整车简介

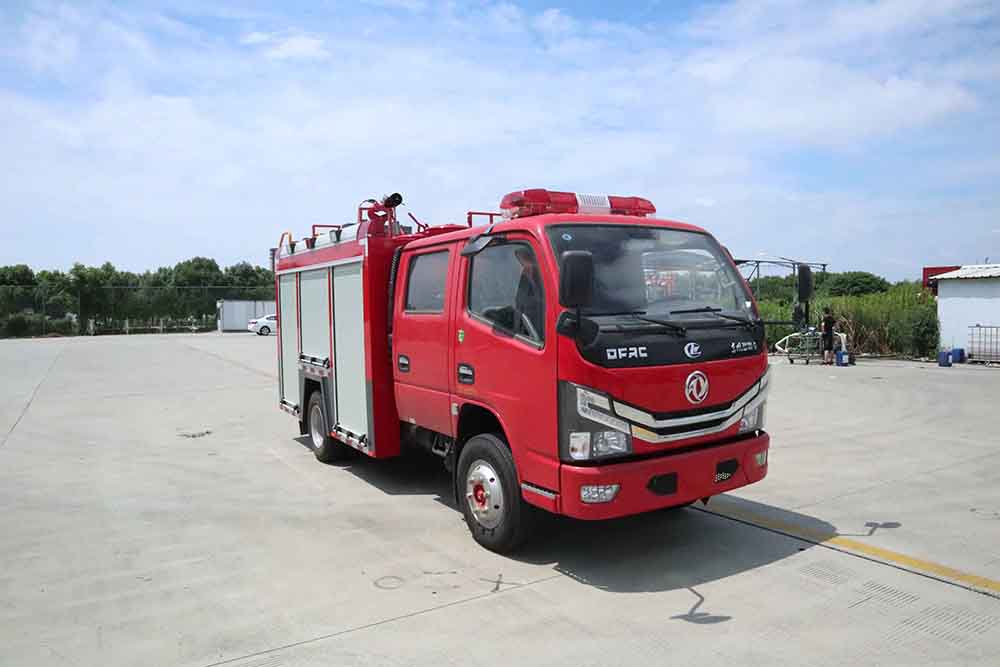

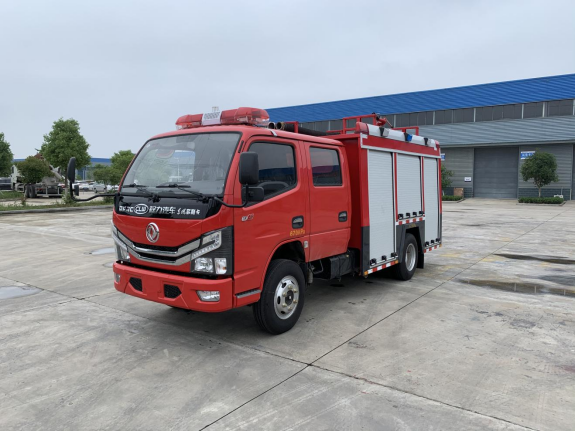

东风3308轴距2.5吨水罐消防车是由二类汽车底盘、罐体、水泵、管路、仪表电路系统等部件组成，该车装配铝合金后爬梯（可拆卸），泵房在整车尾部，罐体为钢板焊接式，载水 2.5 方，水罐体材质为优质碳钢板，罐体内部做防腐处理。该车装备 CB10/20 消防泵， PS/20消防炮。

一、 底  盘

型号：东风汽车股份有限公司/EQ1075DJ3CDF

轴距：3308mm

外形尺寸（mm）：6040*1980*2830

发 动 机：全柴115马力

型号：Q23-115E60

功率：85（kw）

排放标准：国六

驱动型式：后轮驱动

二、 驾驶室

结构：平头、四开门双排驾驶室。

座位设置：2+3人

设    备：除原车设备外,加装有取力器控制开关、100W警报器、回转警灯开关、电台电源线桩头。

三、  整车主要参数

消防泵：CB10/20消防泵

流    量： 常压20L/s

压    力： 常压1.0MPa

真空泵形式：活塞式

安装形式：后置式

接近角/离去角： 24°/ 12°

四、 容  罐

容    量：水：2500Kg

材    质： 水罐采用优质碳钢板，罐体内部进行腐处理，水罐底板 4mm 碳钢板      水罐侧板及封板 3mm 碳钢板，水罐顶板 3mm 碳钢花纹板。

结    构： 框架焊接。内设防荡板

设    备：1个人口盖，带有快速锁紧及开启装置。

1个液位指示器。

1个排污口，带不锈钢球阀。

2个注水口（左右各一）

技术要求：符合 XF39《消防车消防要求和试验方法 》的有关规定

五、 消防泵及管路系统

型   号： CB10/20 常压消防泵

流    量： 20L/s

压    力： 1.0Mpa

最大吸深： 7m

引水时间： ≤35s

真空泵形式：活塞式

安装形式：后置式

管路系统

罐体管路材质为优质无缝钢管， 通过法兰与各部件连接。

吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。

出水管路：两侧各1个出水口；通过罐到罐顶部有1个直径≥89mm的水炮管路；

注水管路：2 个Φ65 管路（外注水） 位于泵房内左右两侧；

1 个 Φ65 罐注水管路， 可通过消防泵直接向罐内注水；

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。

六、  消防炮

型   号： PS8/20

流   量： 20L/s

射    程： ≥50m

压    力： 0.8MPa

回转角度： 水平 360°，俯仰-35°～70°

七、 取力器

型    式： 夹心式(全功率)

操    纵： 电磁阀控制（电动操控）

冷却方式： 强制可调式水冷

润滑方式： 飞溅式油润滑

八、 器材箱及泵房、

材   质： 骨架为优质型钢；蒙板为氧化铝合金花纹板粘结结构。

结   构： 全钢框架焊接结构，前器材箱左右侧各 1 扇铝合金卷帘门， 后泵房左右后

侧各 1 扇铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v 所有器材放置确保战斗展开时队员不干涉；

v 按照使用频率和器材重量及外形放置器材；

v 按照战斗编成和器材使用逻辑关系放置器材；

v 按照人体行为科学放置器材。

九、 电器系统

驾驶室顶部配备 1.2 米长排豪华红红 LED 警灯。

整车后顶部安装 50W LED 消防探照灯 1 个， 360 度遥控转动。

车辆尾部安装可折叠式爬梯。

车辆两侧上方各配有 2 个红蓝爆闪灯及 2 个侧照明灯，下方安装安全标志灯和侧 回复反射器（组合式）， 配有前、后示廓灯，两侧各一只转向灯，

器材箱、泵房内均装有 照明灯，并符合 GB4785 规定。

 警报器功率为 100W；警报器、警灯、爆闪灯电路为独立式附加电路， 控制器件安装在驾驶室内。

附加仪表、开关集中布置在控制面板上，利于操作。仪表板上装有：压力表、 液位计、电源总开关及器材箱灯开关等。

十、 总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度，且符合有关规定。

3、所有铆接保持一定的密度，符合企标规定。

4、所有焊接牢固，光洁，平整，符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

十一、 随车文件

1） 底盘使用说明书

2） 底盘维修手册

3） 底盘质量保修卡

4）  底盘合格证

5）  随车工具清单

6）  发动机号码拓印件

7）底盘号码拓印件

8）消防车使用说明书

9）消防车消防器材清单

10）消防车合格证

11）消防车跟踪服务卡

12）消防车交接清单
