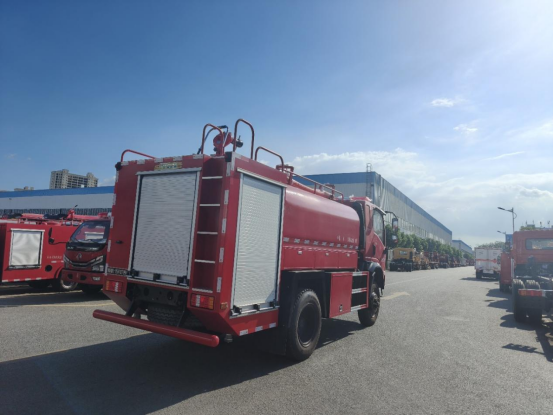

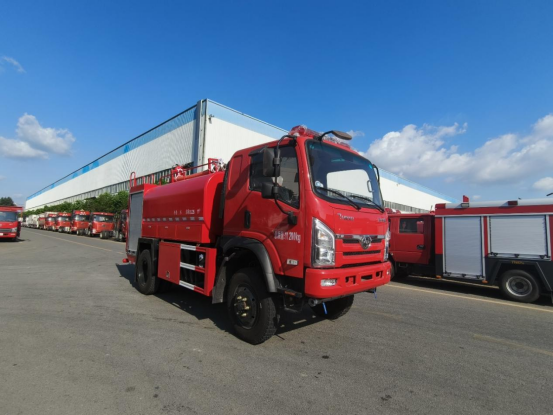

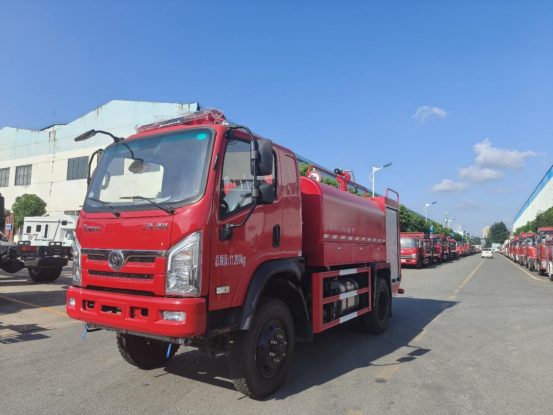

四驱5吨三环消防洒水车

【整车技术参数】
产品商标	程力威牌	公告批次	395
产品名称	洒水车	产品型号	CLW5110GSSADY
总质量(Kg)	11200	罐体容积(m3)	5.25
额定载质量(Kg)	5070,5005	外形尺寸(mm)	6555,6405×2170×2870
整备质量(Kg)	6000	货厢尺寸(mm)
驾驶室准乘人数(人)	2,3	鞍座最大载质量(Kg)
接近角/离去角(°)	28/14	前悬/后悬(mm)	1275/1880
轴荷(Kg)	4000/7200	最高车速(Km/h)	80
备注	该车专用装置:罐体及喷洒系统,主要用于路面洒水作业.罐体总容量5.25立方米,有效容积5立方米,罐体外形尺寸(长度×长轴×短轴)(mm):2900×1900×1200.整车长/轴距(mm)对应关系为:6555/3400,6405/3250.侧面防护材料:Q235A碳钢.连接方式:左右侧面采用螺栓+焊接连接.后部防护装置材料:Q235A碳钢.连接方式:采用螺栓连接.后部防护尺寸:直径为108mm,后部防护离地高度(mm):500.ABS系统生产厂家:东科克诺尔商用车制动系统(十堰)有限公司,型号:ABS/ASR-24V-4S/4M.随底盘选装驾驶室.选装后部防护装置样式,后部防护装置材料:Q235A碳钢.连接方式:采用螺栓连接.后部防护断面尺寸(mm):120*60.
【底盘技术参数】
底盘型号	STQ2111L03Y3E6	底盘名称	越野自卸汽车底盘
商标名称	十通牌	生产企业	湖北三环汽车有限公司
轴数	2	轮胎数	6
轴距 (mm)	3250,3400,3550,3650,3800
轮胎规格	8.25R16LT 18PR,8.25R20 16PR
钢板弹簧片数	6+4/11+8,6+4/10+8,9/11+8,9/10+8	前轮距(mm)	1620,1660,1700,1780
燃料种类	柴油	后轮距(mm)	1585,1660,1680
排放依据标准	GB17691-2018国Ⅵ
发动机型号	发动机生产企业	排量(ml)	功率(Kw)
D30TCIF2 YCDV3663-170 D30TCIF200A YCF25160-66 YCF25175-66	昆明云内动力股份有限公司 广西玉柴动力股份有限公司 昆明云内动力股份有限公司 广西玉柴机器股份有限公司 广西玉柴机器股份有限公司	2977 3621 2977 2488 2488	120 125 136 116 127

四驱CLW5110GSSADY型三环单排森防水洒水车

整车

外廓尺寸:6555mmX2170mmX2870JUTL

整备质量:(Kg)6000

额定载质量(Kg)5070

最高车速(Km/h):80

消防泵流量及压力:30L/S01.0MPa

消防水炮:流量30L/S00.8MPa，射程不小于60m。

水罐:容积5250L

底盘型号STQ2111L03Y3E6

四驱车型，单排驾驶室可乘坐2、3人，罐体载液量(L);水5250。选装100W红色长排警灯，选装泵炮型号、样式。

底盘

驱动型式:4X4

轴距:3400mm

功率:120Kw

排放标准:GB17691-2018国VI

行车制动:真空助力制动

驻车制动:中央鼓式制动

辅助制动:发动机排气制动

取力器:全功率夹心式取力器，电磁阀控制，飞溅润滑

驾乘室

结构:整体钢骨架焊接平头驾驶室，固定型。

布局:双排驾驶室，乘员人数为2+3。

设备:除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。

驾驶室鼎端安装长排警灯，喊话器。

消防泵及水路系统

1.消防泵CB10/30车用消防泵

安装位置:后置

流量及压力:30L/S01.0MPa

引水时间:≤35秒(7米吸深时)

2.消防炮(选装可拆卸)

型号:Ps30车载手动炮

安装位置:泵室顶部

流量及压力:30L/S00.8MPa

射程:不小于60m

旋转角度:360°

俯仰角;-15°~60°

3.消防管路

罐吸水管路:一个DN100，带手动蝶阀外吸水管路:一个DN100，带扪盖:炮出水管路:DN65，带止回阀，手动球阀水带出水管路:2个DN65，带管牙、手动球阀泵往罐注水管路:DN50，带手动球阀消防栓注水管路:DN65，带管牙扪盖，罐体右侧放余水管路:位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。

电气系统

车辆两侧装有3个符合国家标准的侧标志灯

尾部装有符合国家标准的示廓灯、组合尾灯和牌照灯。

操纵系统:各种仪表和开关集中布置在泵室尾部的仪表板上，包括耐震型压力表、耐震型真空表、水泵引水开关，并在仪表板上附有消防水路系统工作原理和操作说明。

器材配备及布置

配备原则

客户有特殊需求时，根据客户的需求配备

客户没有特殊需求时，按照公司的企业标准配备

随车基本配备清单

吸水胶管2根:

吸水管扳手2个

底盘专用工具1付

整车涂装

供水车的外表喷涂白色，或消防红。消防泵管路喷涂R03大红色;

随车资料文件

底盘使用说明书（1份）

底盘维修手册（1份）

底盘质量保修卡（1份）

底盘合格证（1份）

随车维修工具清单（1份）

消防泵使用维修说明书（1份）

供水车车使用说明书

供水车器材交货清单

供水车合格证

供水车交接清单
